QW潛水排污泵移動式安裝尺寸圖
時間：2012-5-16 9:42:51來源：http://www.meideweixiu.com作者：弘凌泵閥

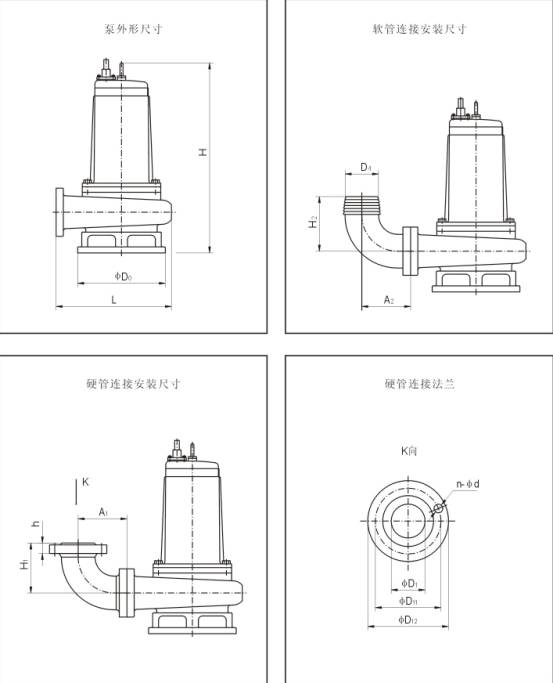

QW泵移動式安裝尺寸圖
qw移動式安裝尺寸表
|
序
號
|
型號
|
泵外形尺寸
|
硬管連接尺寸
|
軟管連接尺寸
|
||||||||||
|
фDo
|
L
|
H
|
фD1
|
фD11
|
фD12
|
n-фd
|
A1
|
H1
|
h
|
фD4
|
A2
|
H2
|
||
|
1
|
YCQM20-10
|
240
|
340
|
550
|
50
|
110
|
140
|
4-ф13.5
|
70
|
100
|
16
|
58
|
70
|
105
|
|
2
|
YCQM20-15
|
240
|
340
|
550
|
50
|
110
|
140
|
4-ф13.5
|
70
|
100
|
16
|
58
|
70
|
105
|
|
3
|
YCQM20-22
|
240
|
400
|
610
|
50
|
110
|
140
|
4-ф13.5
|
70
|
100
|
16
|
58
|
70
|
105
|
|
4
|
YCQM20-30
|
240
|
400
|
610
|
50
|
110
|
140
|
4-ф13.5
|
70
|
100
|
16
|
58
|
70
|
105
|
|
5
|
YCQM30-10
|
310
|
580
|
800
|
65
|
130
|
160
|
4-ф13.5
|
80
|
110
|
16
|
70
|
80
|
115
|
|
6
|
YCQM30-15
|
310
|
580
|
800
|
65
|
130
|
160
|
4-ф13.5
|
80
|
110
|
16
|
70
|
80
|
115
|
|
7
|
YCQM30-22
|
350
|
620
|
870
|
65
|
130
|
160
|
4-ф13.5
|
80
|
110
|
16
|
70
|
80
|
115
|
|
8
|
YCQM30-30
|
350
|
620
|
870
|
65
|
130
|
160
|
4-ф13.5
|
80
|
110
|
16
|
70
|
80
|
115
|
|
9
|
YCQM50-10
|
340
|
573
|
886
|
80
|
150
|
190
|
4-ф17.5
|
85
|
120
|
18
|
86
|
85
|
120
|
|
10
|
YCQM50-13
|
340
|
573
|
886
|
80
|
150
|
190
|
4-ф17.5
|
85
|
120
|
18
|
86
|
85
|
120
|
|
11
|
YCQM50-22
|
360
|
690
|
900
|
80
|
150
|
190
|
4-ф17.5
|
85
|
120
|
18
|
86
|
85
|
120
|
|
12
|
YCQM50-30
|
360
|
690
|
900
|
80
|
150
|
190
|
4-ф17.5
|
85
|
120
|
18
|
86
|
85
|
120
|
|
13
|
YCQM80-10
|
400
|
650
|
860
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
14
|
YCQM80-15
|
400
|
650
|
860
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
15
|
YCQM80-20
|
420
|
670
|
900
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
16
|
YCQM80-25
|
420
|
670
|
900
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
17
|
YCQM100-10
|
400
|
650
|
860
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
18
|
YCQM100-15
|
400
|
650
|
860
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
19
|
YCQM100-22
|
420
|
670
|
900
|
100
|
170
|
210
|
4-ф17.5
|
105
|
135
|
18
|
104
|
150
|
180
|
|
20
|
YCQM130-10
|
420
|
670
|
900
|
125
|
200
|
240
|
8-ф17.5
|
120
|
140
|
20
|
130
|
160
|
200
|
|
21
|
YCQM130-15
|
440
|
685
|
910
|
125
|
200
|
240
|
8-ф17.5
|
120
|
140
|
20
|
130
|
160
|
200
|
|
22
|
YCQM160-8
|
420
|
670
|
900
|
150
|
225
|
265
|
8-ф17.5
|
160
|
200
|
20
|
154
|
197
|
260
|
|
23
|
YCQM160-15
|
440
|
685
|
910
|
150
|
225
|
265
|
8-ф17.5
|
160
|
200
|
20
|
154
|
197
|
260
|
