1W型單級旋渦泵結構圖
時間：2018-3-17 15:48:23來源：http://www.meideweixiu.com作者：弘凌泵閥
【1W型單級旋渦泵】產品簡介：
1W型單級旋渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防防穩壓、熱效換機組、農業遠程噴灌等部門有廣泛的應用。

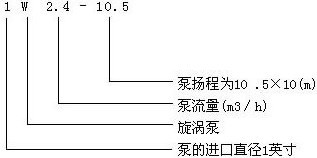

【1W型單級旋渦泵】型號意義：
【1W型單級旋渦泵】使用范圍：
1W型單級旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。
因此，它是有廣泛用途，我們真誠地向用戶推薦這種新產品.

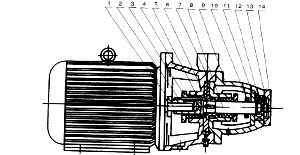

【1W型單級旋渦泵】結構圖：
|
|
|
1 |
|
|
2 |
鍵 |
9 |
泵架 |
|
3 |
填料壓蓋 |
10 |
擋水圈 |
|
4 |
泵體 |
11 |
軸承蓋乙 |
|
5 |
填料 |
12 |
軸承 |
|
6 |
鍵 |
13 |
螺母 |
|
7 |
葉輪 |
14 |
軸承蓋甲 |
泵體4與電機法蘭連接，泵軸8裝在電機軸頭上是動配合，鍵2在鍵槽內可自由滑動。
葉輪7與泵軸8也是動配合，運轉時能自動調整葉輪二面的間隙。泵裝好后旋轉泵軸轉動應輕松，不可有輕重現象，葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.10~0.20毫米范圍內，并可用紙墊調整。
【1W型單級旋渦泵】性能參數：
|
型 號 |
流量 |
揚程 |
轉速 |
功率 |
|
1W2.4-10.5(單級) |
2.4 |
105 |
2900 |
3 |
|
1W2.5-12(單級) |
2.5 |
120 |
2900 |
3 |
|
25W-25(單級) |
1.44 |
25 |
2900 |
0.75 |
|
32W-30(單級) |
2.88 |
30 |
2900 |
1.5 |
|
32W-75(單級) |
2.88 |
75 |
2900 |
4 |
|
40W-40(單級) |
5.4 |
40 |
2900 |
4 |
|
40W-90(單級) |
5.4 |
90 |
2900 |
7.5 |
|
50W-45(單級) |
9 |
45 |
2900 |
5.5 |
|
65W-50(單級) |
14.4 |
50 |
2900 |
11 |
|
1.58D-0.7(單級) |
2.4 |
105 |
1450 |
3 |

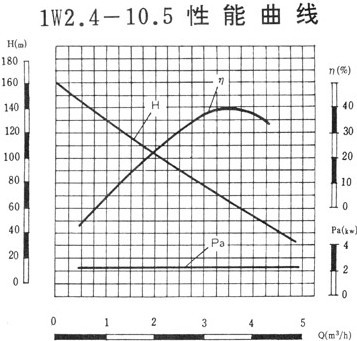

【1W型單級旋渦泵】性能曲線圖：

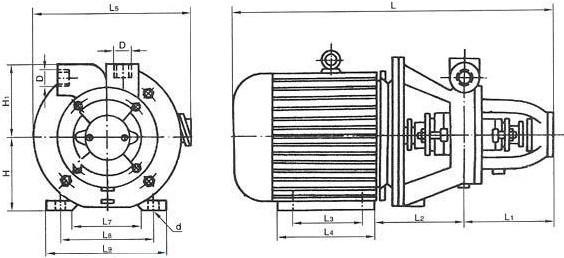

【1W型單級旋渦泵】安裝尺寸圖：
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
H |
H1 |
d |
D |
電機型號 |
|
1W2.4-10.5 |
561.5 |
147 |
139.5 |
140 |
176 |
310 |
65 |
125 |
160 |
205 |
100 |
115 |
ø12 |
G1″ |
Y100L-2 |
【1W型單級旋渦泵】使用注意事項：
（一）1W2.4-10.5單級旋渦泵：
1、泵與二級50周波電機直聯。
2、泵在第一次啟動前，需向進口管路及泵內注滿液體。
3、啟動前必須把出口閥門打開，以減輕電機起動負荷。
4、輸送液體內切不可混有顆粒雜質等物，以防進入泵內打壞葉輪。
5、填料室處應保持有正常漏水。
6、本廠生產的1W2.4-10.5旋渦泵有墊料密封和機械密封二種供用戶選擇。
