LW立式無阻塞排污泵
LW立式無阻塞排污泵產品概述:
LW立式無阻塞排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。
LW立式無阻塞排污泵產品特點:
1. 通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2. 設計合理，配套電機合理，效率高，節能效果顯著。
3. 機械密封采用單道密封，材質為硬度耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可以使用安全連續運行8000小時以上。
4. 泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5. 水力性能先進，整機效率高，運轉噪音低。
6. 在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7. 泵與電機為一體機構，故安裝時無需校正。
LW立式無阻塞排污泵結構說明:
|
序號
|
部件名稱
|
序號
|
部件名稱
|
|
|
1
|
底座
|
5
|
電機
|
|
|
2
|
泵體
|
6
|
主軸
|
|
|
3
|
葉輪
|
7
|
機械密封
|
|
|
4
|
油室
|
8
|
葉輪螺母
|
LW立式排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

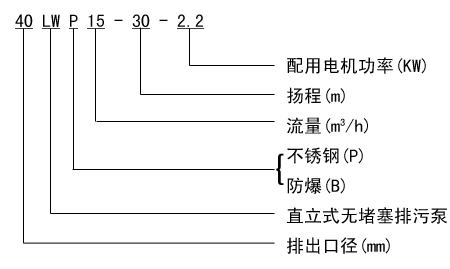

LW立式無阻塞排污泵型號及意義:
LW立式無阻塞排污泵性能參數:
|
型 號
|
口 徑
mm |
流 量
m3/h |
揚 程
m |
功 率
kw |
轉 速
r/min |
效 率
% |
| 25LW8-22-1.1 |
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
| 32LW12-15-1.1 |
32
|
12
|
15
|
1.1
|
2825
|
40
|
| 40LW15-15-1.5 |
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
| 40LW15-30-2.2 |
40
|
15
|
30
|
2.2
|
2840
|
48
|
| 50LW20-7-0.75 |
50
|
20
|
7
|
0.75
|
1390
|
54
|
| 50LW10-10-0.75 |
50
|
10
|
10
|
0.75
|
1390
|
56
|
| 50LW20-15-1.5 |
50
|
20
|
15
|
1.5
|
2840
|
55
|
| 50LW15-25-2.2 |
50
|
15
|
25
|
2.2
|
2840
|
56
|
| 50LW18-30-3 |
50
|
18
|
30
|
3
|
2880
|
58
|
| 50LW25-32-5.5 |
50
|
25
|
32
|
5.5
|
2900
|
53
|
| 50LW20-40-7.5 |
50
|
20
|
40
|
7.5
|
2900
|
55
|
| 65LW25-15-2.2 |
65
|
25
|
15
|
2.2
|
2840
|
52
|
| 65LW37-13-3 |
65
|
37
|
13
|
3
|
2880
|
55
|
| 65LW25-30-4 |
65
|
25
|
30
|
4
|
2890
|
58
|
| 65LW30-40-7.5 |
65
|
30
|
40
|
7.5
|
2900
|
56
|
| 65LW35-50-11 |
65
|
35
|
50
|
11
|
2930
|
60
|
| 65LW35-60-15 |
65
|
35
|
60
|
15
|
2930
|
63
|
| 80LW40-7-2.2 |
80
|
40
|
7
|
2.2
|
1420
|
52
|
| 80LW43-13-3 |
80
|
43
|
13
|
3
|
2880
|
50
|
| 80LW40-15-4 |
80
|
40
|
15
|
4
|
2890
|
57
|
| 80LW65-25-7.5 |
80
|
65
|
25
|
7.5
|
2900
|
56
|
| 100LW80-10-4 |
100
|
80
|
10
|
4
|
1440
|
62
|
| 100LW110-10-5.5 |
100
|
110
|
10
|
5.5
|
1440
|
66
|
| 100LW100-15-7.5 |
100
|
100
|
15
|
7.5
|
1440
|
67
|
| 100LW85-20-7.5 |
100
|
85
|
20
|
7.5
|
1440
|
68
|
| 100LW100-25-11 |
100
|
100
|
25
|
11
|
1460
|
65
|
| 100LW100-30-15 |
100
|
100
|
30
|
15
|
1460
|
66
|
| 100LW100-35-18.5 |
100
|
100
|
35
|
18.5
|
1470
|
65
|
| 125LW130-15-11 |
125
|
130
|
15
|
11
|
1460
|
62
|
| 120LW130-20-15 |
125
|
130
|
20
|
15
|
1460
|
63
|
| 150LW145-9-7.5 |
150
|
145
|
9
|
7.5
|
1440
|
63
|
| 150LW180-15-15 |
150
|
180
|
15
|
15
|
1460
|
65
|
| 150LW180-20-18.5 |
150
|
180
|
20
|
18.5
|
1470
|
75
|
| 150LW180-25-22 |
150
|
180
|
25
|
22
|
1470
|
76
|
| 150LW130-30-22 |
150
|
130
|
30
|
22
|
1470
|
75
|
| 150LW180-30-30 |
150
|
180
|
30
|
30
|
1470
|
73
|
| 150LW200-30-37 |
150
|
200
|
30
|
37
|
1480
|
70
|
| 200LW300-7-11 |
200
|
300
|
7
|
11
|
970
|
73
|
| 200LW250-11-15 |
200
|
250
|
11
|
15
|
970
|
74
|
| 200LW400-10-22 |
200
|
400
|
10
|
22
|
1470
|
76
|
| 200LW400-13-30 |
200
|
400
|
13
|
30
|
1470
|
73
|
| 200LW250-15-18.5 |
200
|
250
|
15
|
18.5
|
1470
|
72
|
| 200LW300-15-22 |
200
|
300
|
15
|
22
|
1470
|
73
|
| 200LW250-22-30 |
200
|
250
|
22
|
30
|
1470
|
71
|
| 200LW350-25-37 |
200
|
350
|
25
|
37
|
1980
|
75
|
| 200LW400-30-55 |
200
|
400
|
30
|
55
|
1480
|
70
|
| 250LW600-9-30 |
250
|
600
|
9
|
30
|
980
|
74
|
| 250LW600-12-37 |
250
|
600
|
12
|
37
|
1480
|
78
|
| 250LW600-15-45 |
250
|
600
|
15
|
45
|
1480
|
75
|
| 250LW600-20-55 |
250
|
600
|
20
|
55
|
1480
|
73
|
| 250LW600-25-75 |
250
|
600
|
25
|
75
|
1480
|
73
|
| 300LW800-12-45 |
300
|
800
|
12
|
45
|
980
|
76
|
| 300LW500-15-45 |
300
|
500
|
15
|
45
|
980
|
70
|
| 300LW800-15-55 |
300
|
800
|
15
|
55
|
980
|
73
|
| 300LW600-20-55 |
300
|
600
|
20
|
55
|
980
|
75
|
| 300LW800-20-75 |
300
|
800
|
20
|
75
|
980
|
78
|
| 300LW950-20-90 |
300
|
950
|
20
|
90
|
980
|
80
|
| 300LW1000-25-110 |
300
|
1000
|
25
|
110
|
980
|
82
|
| 350LW1100-10-55 |
350
|
1100
|
10
|
55
|
980
|
84.5
|
| 350LW1500-15-90 |
350
|
1500
|
15
|
90
|
980
|
82.5
|
| 350LW1200-18-90 |
350
|
1200
|
18
|
90
|
980
|
83.1
|
| 350LW1100-28-132 |
350
|
1100
|
28
|
132
|
740
|
83.2
|
| 350LW1000-36-160 |
350
|
1000
|
36
|
160
|
740
|
78.5
|
| 400LW1500-10-75 |
400
|
1500
|
10
|
75
|
980
|
82.1
|
| 400LW2000-15-132 |
400
|
2000
|
15
|
132
|
740
|
85.5
|
| 400LW1700-22-160 |
400
|
1700
|
22
|
160
|
740
|
82.1
|
| 400LW1500-26-160 |
400
|
1500
|
26
|
160
|
740
|
83.5
|
| 400LW1700-30-200 |
400
|
1700
|
30
|
200
|
740
|
83.5
|
| 400LW1800-32-250 |
400
|
1800
|
32
|
250
|
740
|
82.1
|
| 500LW2500-10-110 |
500
|
2500
|
10
|
110
|
740
|
82
|
| 500LW2600-15-160 |
500
|
2600
|
15
|
160
|
740
|
83
|
| 500LW2400-22-220 |
500
|
2400
|
22
|
220
|
740
|
84
|
| 500LW2600-24-250 |
500
|
2600
|
24
|
250
|
740
|
82
|
