FZB型氟塑料自吸泵結構圖及使用注意事項
時間：2008-4-17 10:41:31來源：http://www.meideweixiu.com作者：弘凌泵閥
【FZB型氟塑料自吸泵】產品簡介：
FZB型氟塑料合金自吸泵是按國際標準并結合非金屬泵的工藝設計制造。FZB型氟塑料合金自吸泵泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

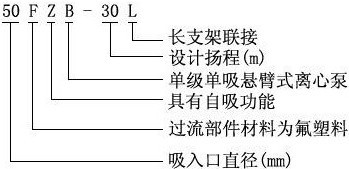

【FZB型氟塑料自吸泵】型號意義：
【FZB型氟塑料自吸泵】產品特點：
FZB型氟塑料自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
【FZB型氟塑料自吸泵】技術參數：
流量：1.5～60m3/h；
揚程：15～50m；
轉速：2900r/min；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。
揚程：15～50m；
轉速：2900r/min；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。
【FZB型氟塑料自吸泵】產品用途：
FZB型氟塑料自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
FZB型氟塑料自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。
FZB型氟塑料自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。
【FZB型氟塑料自吸泵】結構圖：
|
1
|
前蓋
|
F46/HT200
|
|
2
|
連接法蘭
|
F46/HT200
|
|
|
3
|
泵體
|
F46/HT200
|
|
|
4
|
葉輪
|
氟塑料合金
|
|
|
5
|
泵蓋
|
氟塑料合金、HT200
|
|
|
6
|
機械密封
|
四氟乙烯-氧化鋁、碳化硅、硬質合金
|
【FZB型氟塑料自吸泵】性能參數：
|
型號
|
流量
(m3/h) |
揚程
(m) |
口徑
(mm) |
電機功率
(Kw) |
自吸高度
(m) |
轉速
（r/min) |
|
|
25FZB-20
|
1.5
|
23
|
25
|
25
|
1.5
|
3
|
2900
|
|
3.6
|
20
|
||||||
|
4.5
|
17
|
||||||
|
40FZB-20
|
5
|
22
|
40
|
40
|
3
|
3
|
2900
|
|
8
|
20
|
||||||
|
10
|
17
|
||||||
|
40FZB-30
|
5
|
33
|
40
|
40
|
3
|
3
|
2900
|
|
8
|
30
|
||||||
|
10
|
25
|
||||||
|
50FZB-20
|
8
|
25
|
50
|
50
|
3
|
3
|
2900
|
|
12
|
20
|
||||||
|
15
|
17
|
||||||
|
50FZB-30
|
8
|
33
|
50
|
50
|
3
|
3
|
2900
|
|
12
|
30
|
||||||
|
15
|
25
|
||||||
|
50FZB-45L
|
8
|
48.5
|
50
|
32
|
7.5
|
3
|
2900
|
|
12
|
45
|
||||||
|
15
|
40
|
||||||
|
65FZB-20L
|
20
|
23
|
65
|
50
|
4
|
3.5
|
2900
|
|
25
|
20
|
||||||
|
30
|
17
|
||||||
|
65FZB-30L
|
20
|
33
|
65
|
50
|
7.5
|
3.5
|
2900
|
|
25
|
30
|
||||||
|
30
|
25
|
||||||
|
65FZB-40L
|
20
|
42
|
65
|
50
|
11
|
3.5
|
2900
|
|
25
|
40
|
||||||
|
30
|
30
|
||||||
|
65FZB-45L
|
20
|
47
|
65
|
50
|
11
|
3.5
|
2900
|
|
25
|
45
|
||||||
|
30
|
40
|
||||||
|
65FZB-50L
|
20
|
52
|
65
|
50
|
15
|
3.5
|
2900
|
|
25
|
50
|
||||||
|
30
|
45
|
||||||
|
80FZB-20L
|
30
|
23
|
80
|
65
|
5.5
|
4
|
2900
|
|
40
|
20
|
||||||
|
50
|
15
|
||||||
|
80FZB-30L
|
40
|
33
|
80
|
65
|
11
|
4
|
2900
|
|
50
|
30
|
||||||
|
60
|
25
|
||||||
|
80FZB-45L
|
40
|
48.5
|
80
|
65
|
15
|
4
|
2900
|
|
50
|
45
|
||||||
|
60
|
40
|
||||||
|
注：FZB型氟塑料自吸泵若規格型號超出此范圍，我廠可根據用戶要求予以調整
|
|||||||

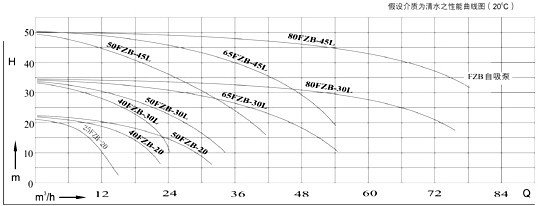

【FZB型氟塑料自吸泵】性能曲線圖：

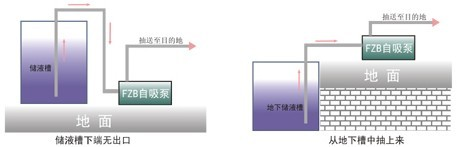

【FZB型氟塑料自吸泵】安裝示意圖：

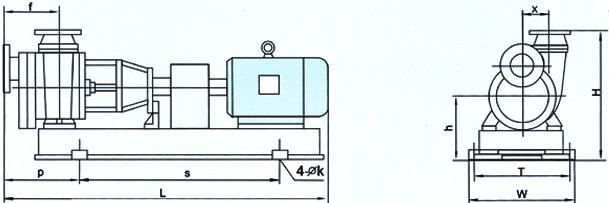

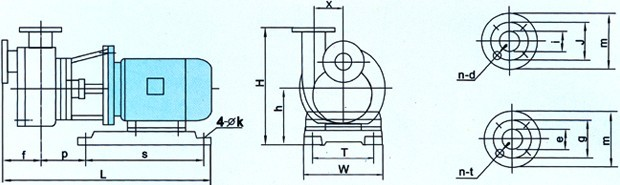

【FZB型氟塑料自吸泵】安裝尺寸圖：
|
系列
|
型號
|
外型及安裝尺寸
|
進口法蘭尺寸
|
出口法蘭尺寸
|
|||||||||||||||
|
L
|
S
|
P
|
f
|
W
|
T
|
H
|
h
|
x
|
k
|
i
|
j
|
m
|
n-d
|
e
|
g
|
n
|
4-t
|
||
|
短支架
|
32FZB-15
|
450
|
100
|
160
|
80
|
180
|
140
|
230
|
90
|
55
|
10
|
32
|
90
|
120
|
4-11
|
32
|
90
|
120
|
4-11
|
|
40FZB-20
|
590
|
310
|
160
|
110
|
220
|
170
|
305
|
140
|
65
|
12
|
40
|
100
|
130
|
4-13
|
40
|
100
|
130
|
4-13
|
|
|
40FZB-30
|
590
|
310
|
160
|
110
|
220
|
170
|
305
|
140
|
80
|
12
|
40
|
100
|
130
|
4-13
|
40
|
100
|
130
|
4-13
|
|
|
50FZB-20
|
590
|
310
|
160
|
110
|
220
|
170
|
305
|
140
|
65
|
12
|
50
|
100
|
130
|
4-13
|
50
|
100
|
130
|
4-13
|
|
|
50FZB-30
|
590
|
310
|
160
|
110
|
220
|
170
|
305
|
140
|
80
|
12
|
50
|
100
|
130
|
4-13
|
50
|
100
|
130
|
4-13
|
|
|
系列
|
型號
|
外型及安裝尺寸
|
進口法蘭尺寸
|
出口法蘭尺寸
|
|||||||||||||||
|
L
|
S
|
P
|
f
|
W
|
T
|
H
|
h
|
x
|
k
|
i
|
j
|
m
|
n-d
|
e
|
g
|
n
|
n-t
|
||
|
長支架
|
65FZB-20L
|
1100
|
600
|
250
|
180
|
390
|
350
|
440
|
212
|
80
|
20
|
65
|
145
|
185
|
4-18
|
50
|
125
|
165
|
4-18
|
|
65FZB-30L
|
1200
|
660
|
300
|
200
|
450
|
400
|
480
|
232
|
100
|
24
|
65
|
145
|
185
|
4-18
|
50
|
125
|
165
|
4-48
|
|
|
80FZB-20L
|
1200
|
660
|
300
|
200
|
450
|
400
|
480
|
232
|
100
|
24
|
80
|
160
|
200
|
8-18
|
65
|
145
|
185
|
4-18
|
|
|
80FZB-30L
|
1240
|
740
|
330
|
210
|
500
|
450
|
520
|
260
|
110
|
24
|
80
|
160
|
200
|
8-18
|
65
|
145
|
185
|
4-18
|
|
【FZB型氟塑料自吸泵】使用注意事項：
安裝
1.自吸泵經長途運輸到達使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，自吸泵進口應設濾網，防止大塊雜質進入自吸泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響自吸泵的自吸性能。
1.自吸泵經長途運輸到達使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，自吸泵進口應設濾網，防止大塊雜質進入自吸泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響自吸泵的自吸性能。
操作使用注意事項
1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。自吸泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防自吸泵內工作液升溫，損壞泵機。
3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。自吸泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防自吸泵內工作液升溫，損壞泵機。
3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
